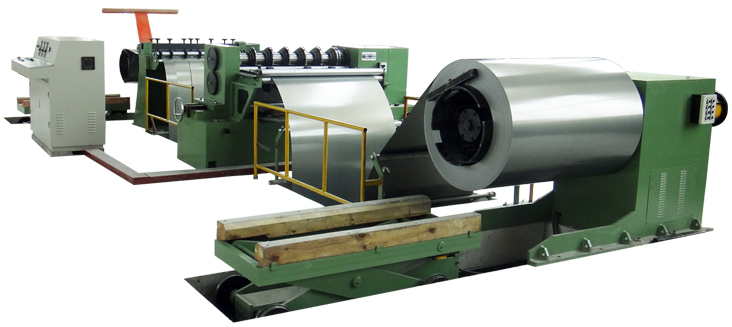

硅鋼片縱剪線

變壓器硅鋼片縱剪生產線是將硅鋼片剪切成條料的專用設備。主要由：放料、收卷、導料撐緊、縱剪、張緊等機構組成。本設備采用國際先進的拉剪工藝，刀具采用硬質合金滾剪刀，由可編程控制器實現自動控制，全線運行準確可靠。

ZJX-I型硅鋼片縱剪線配制情況

生產線設備 1、10噸液壓開卷機（放卷機） 2、液壓裝卸料小車 3、緩沖坑導向裝置 4、固定導向裝置 5、縱剪機（其中有Ф125毫米主軸，Ф250毫米硬質合金圓刀） 6、漲緊裝置 7、收卷機 8、液壓裝卸小車 9、液壓工作站10、電器控制臺 11、隨機工具

主要型號和技術參數

序號項目 GJ1000-05型 GJ1250-06型

1 剪切薄板厚度 0.2~0.5mm 0.2~0.5mm

2 滾剪切條料寬度 40~1000mm 40~1250mm

3 剪切毛刺 ≤0.03mm ≤0.03mm

4 剪切條料寬度偏差 ≤0.2mm ≤0.2mm

5 滾剪線剪切線速度 10~62米/分 10~62米/分

6 開卷機卷筒直徑活動范圍 Φ460mm~520mm

7 收卷機卷筒直徑活動范圍 Φ460mm~515mm

8 開（收）卷機最大裝載負荷量 5T 6T

9 滾剪機主軸外徑 Φ120mm Φ120mm

10 導正壓緊機單位夾緊力 4~6Kg/cm

11園剪刀外徑 Φ198.45mm

12 電機總功率 19kw 1

13 全線總長 11m 12m
